Seat Ibiza: Descrição

Suporte do dispositivo de engate para reboque/esfera desmontável/chave

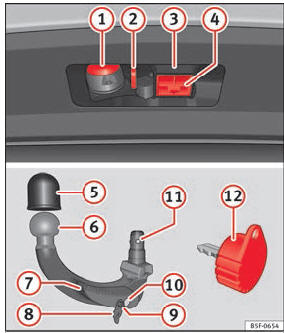

Fig. 178 Suporte do dispositivo de engate para reboque/esfera desmontável/chave

Em função do país ou da versão, a esfera desmontável do dispositivo para reboque encontra-se:

A rótula monta-se e desmonta-se à mão.

O dispositivo de engate é fornecido com chave.

Legenda da Fig. 178:

  1. Conector de 13 polos
  2. Olhal de segurança
  3. Alojamento gancho
  4. Tampão alojamento gancho
  5. Tampa protetora para esfera
  6. Esfera desmontável
  7. Alavanca de trancar
  8. Tampa da fechadura
  9. Perno de desbloqueio
  10. Fechadura
  11. Bolas de bloqueio
  12. Chave
Aviso Em caso de perda da chave, dirija-se a uma oficina especializada.
