Seat Ibiza: Posição de reserva
Seat Ibiza / Utilização / Dispositivo de engate para reboque e reboque / Dispositivo de engate para reboque / Posição de reserva

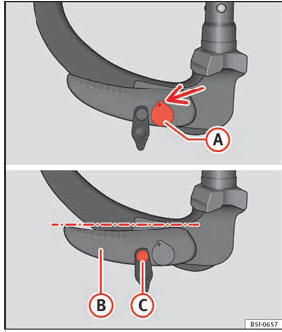

Fig. 181 Posição de reserva: posição da alavanca e do perno de desbloqueio
Posição de reserva corretamente ajustada
- A chave A Fig. 181 encontra-se na posição desbloqueada (a parte furada da chave apresenta-se virada para cima).
- A alavanca B Fig. 181 encontra-se na posição inferior.
- Pode mover-se o perno de desbloqueio C Fig. 181
A esfera desmontável individualizada está assim pronta para a instalação.
| CUIDADO A chave não se pode retirar nem rodar na posição de reserva. |
