Seat Ibiza: Ajuda no arranque: descrição

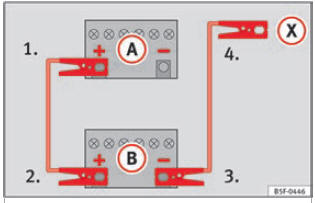

Fig. 72 Esquema de ligação para veículos sem sistema Start-Stop.

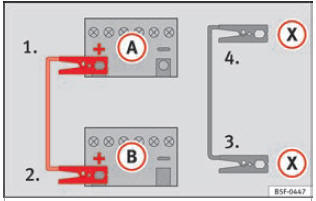

Fig. 73 Esquema de ligação para veículos com sistema Start-Stop.

Ligação dos cabos auxiliares de arranque

1. Desligue a ignição de ambos os veículos.
2. Ligue uma extremidade do cabo auxiliar de arranque vermelho ao polo positivo + do veículo com a bateria descarregada A Fig. 72.
3. . Ligue a outra extremidade do cabo vermelho de emergência ao polo positivo + do veículo que fornece a corrente B.
4. . Em veículos sem sistema Start-Stop: ligar uma extremidade do cabo preto de emergência ao polo negativo - do veículo que fornece a corrente B Fig. 72.

   - Em veículos com sistema Start-Stop: ligar uma extremidade do cabo preto de emergência X a um terminal de massa adequado, a uma peça de metal maciça que esteja aparafusada ao bloco do motor, ou ao próprio bloco do motor Fig. 73.

5. Ligue a outra extremidade do cabo preto de emergência X, no veículo com a bateria descarregada, a uma peça de metal maciça que esteja aparafusada ao bloco do motor ou ao próprio bloco do motor, mas o mais afastado possível da bateria A.
6. Coloque os cabos de forma a não serem atingidos por peças rotativas do compartimento do motor.

Arranque

7. Ponha em funcionamento o motor do veículo que fornece a corrente e deixe-o trabalhar em marcha lenta.
8. Ponha o motor do veículo em funcionamento com a bateria descarregada e aguarde 2 ou 3 minutos, até o que motor trabalhe.

Retirar os cabos auxiliares de arranque

9. Antes de retirar os cabos auxiliares de arranque, desligue os médios, se estiverem ligados.
10. No veículo com a bateria descarregada ligue o ventilador do aquecimento e o desembaciador do vidro traseiro, para reduzir os picos de tensão que se registam ao desligar a bateria.
11. Com os motores em funcionamento, desligue os cabos exatamente pela ordem inversa à da ligação.

Verifique se as pinças têm contacto metálico suficiente quando as ligar aos terminais.

Se o motor não arrancar após 10 segundos, volte a tentar passado cerca de um minuto.
