Toyota Yaris: Substituição das lâmpadas

Faróis de halogéneo

  1. Desligue o conector.

Faróis de halogéneo

  1. Remova a tampa de borracha.

Faróis de halogéneo

  1. Liberte a mola de retenção da lâmpada.

Faróis de halogéneo

  1. Remova a lâmpada.

    Para instalar uma lâmpada nova, alinhe as guias da lâmpada com os recortes do furo de fixação.

Faróis de halogéneo

  1. Instale a nova lâmpada.

    Alinhe as 3 guias na lâmpada com a armação e insira.

Faróis de halogéneo

  1. Instale a mola de retenção da lâmpada.

Faróis de halogéneo

  1. Instale a tampa em borracha.

    Certifique-se que a tampa em borracha fica devidamente presa.

Faróis de halogéneo

  1. Encaixe firmemente a capa de borracha na circunferência externa.
  2. Aplique a tampa em borracha à volta da lâmpada até que a ficha da lâmpada possa ser vista.

Faróis de halogéneo

  1. Instale o conector

Tipo projetor

Tipo projetor

  1. Rode a base da lâmpada para a esquerda.

Tipo projetor

  1. Puxe a lâmpada enquanto pressiona a patilha de destrancamento do conector.

Tipo projetor

  1. Substitua a lâmpada e instale a base da lâmpada.

    Alinhe as 3 guias na lâmpada com a armação e insira.

Tipo projetor

  1. Rode e segure a base da lâmpada.

    Agite ligeiramente a base da lâmpada a fim de verificar se esta não está solta, ligue os faróis uma vez e confirme visualmente que não há fugas de luz pela armação.

Luzes de nevoeiro da frente (se equipado)

  1. Rode o volante da direção na direção oposta à da lâmpada a ser substituída.

    Rode o volante da direção até um ponto que lhe permita facilmente meter a mão entre o pneu e a forra do guarda-lamas.

Luzes de nevoeiro da frente (se equipado)

  1. Remova o parafuso.

Luzes de nevoeiro da frente (se equipado)

  1. Remova parcialmente a forra do guarda-lamas até que a lâmpada fique visível.

Luzes de nevoeiro da frente (se equipado)

  1. Desligue o conector enquanto pressiona a tecla de destrancamento.

Luzes de nevoeiro da frente (se equipado)

  1. Rode a base da lâmpada para a esquerda.

Luzes de nevoeiro da frente (se equipado)

  1. Instale a lâmpada nova.

    Alinhe as 3 guias na lâmpada com a armação e insira.

Luzes de nevoeiro da frente (se equipado)

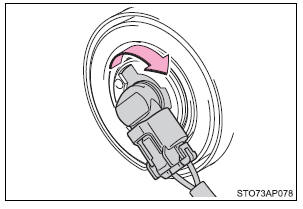

  1. Rode e prenda a lâmpada.

Luzes de nevoeiro da frente (se equipado)

  1. Instale o conector.

    Agite ligeiramente a base da lâmpada a fim de verificar se esta não está solta, ligue a luz de nevoeiro da frente uma vez e confirme visualmente que não há fugas de luz pela armação.

Luzes de nevoeiro da frente (se equipado)

  1. Reinstale a forra do guarda-lamas.

    Fixe a forra do guarda-lamas ao interior do para-choques da frente.

Luzes de nevoeiro da frente (se equipado)

  1. Instale o parafuso.

Luzes de nevoeiro da frente (se equipado)

Luzes de mínimos/luzes de circulação diurna (tipo lâmpada)

  1. Rode a base da lâmpada para a esquerda.

Tipo A

Tipo A

Tipo B

Tipo B

  1. Remova a lâmpada.

Tipo A

Tipo A

Tipo B

Tipo B

  1. Quando instalar, inverta os passos referidos acima.

Luzes do sinal de mudança de direção da frente

  1. Rode a base da lâmpada para a esquerda.

Tipo A

Tipo A

Tipo B

Tipo B

  1. Retire a lâmpada.

Tipo A

Tipo A

Tipo B

Tipo B

  1. Quando instalar, inverta os passos referidos acima.

Luzes do sinal de mudança de direção laterais

  1. Pressione o espelho.

Luzes do sinal de mudança de direção laterais

  1. Remova o espelho.

    Para evitar danos no veículo, cubra a chave de fendas com fita.

Luzes do sinal de mudança de direção laterais

  1. Remova a base da lâmpada.

Luzes do sinal de mudança de direção laterais

  1. Remova a lâmpada.

Luzes do sinal de mudança de direção laterais

  1. Depois de instalar a nova lâmpada, fixe a base da lâmpada ao corpo do espelho.

Luzes do sinal de mudança de direção laterais

  1. Alinhe as guias, e fixe o espelho, empurrando cada par de guias diagonalmente opostas.

    Certifique-se que insere as guias pela ordem mostrada na figura, e empurre-as até ouvir um clique.

    Se não ouvir o clique, não force as guias. Em vez disso, remova o espelho e verifique se as guias estão alinhadas.

Luzes do sinal de mudança de direção laterais

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

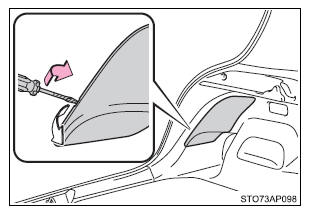

  1. Abra a porta da retaguarda e remova a tampa.

    Para evitar danos no veículo, cubra a chave de fendas com fita.

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Rode a base da lâmpada para a esquerda.

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Luzes de stop/de presença
  2. Luzes do sinal de mudança de direção traseiras

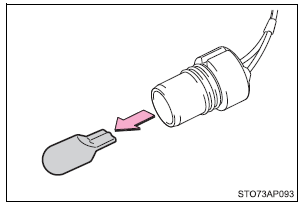

  1. Retire a lâmpada.

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Luzes de stop/de presença
  2. Luzes do sinal de mudança de direção traseiras
  1. Instale a lâmpada.

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Luzes de stop/de presença
  2. Luzes do sinal de mudança de direção traseiras
  1. Rode e fixe a base da lâmpada.

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Luzes de stop/de presença
  2. Luzes do sinal de mudança de direção traseiras

Luzes de stop/de presença (tipo lâmpada) e luzes do sinal de mudança de direção traseiras

  1. Instale a tampa.
  1. Alinhe as garras da tampa com os orifícios.
  2. Pressione a tampa até que esta esteja fixa.

Luzes da chapa de matrícula

  1. Remova a tampa.

    Insira uma chave de fendas de tamanho adequado no orifício da tampa, pelo lado de dentro, solte a garra e erga a tampa em direção ao lado de fora, como se mostra na figura Para evitar danos no veículo, cubra a chave de fendas com fita.

  2. Retire a lâmpada.

Luzes da chapa de matrícula

  1. Coloque a nova lâmpada.

Luzes da chapa de matrícula

  1. Coloque a tampa.

    Insira uma chave de fendas de tamanho adequado num dos orifícios da tampa, empurre a chave de fendas até ouvir um clique. Repita o processo para o outro orifício.

Luzes da chapa de matrícula

  1. Certifique-se que a tampa está bem fixa, pressionando-a em toda a sua extensão.

Luzes da chapa de matrícula

Luz de marcha-atrás/luz de nevoeiro traseira

  1. Retire a mola e parte da tampa.

    Puxe o centro da secção da mola e de seguida remova e puxe para fora o fecho.

Luz de marcha-atrás/luz de nevoeiro traseira

  1. Rode a base da lâmpada para a esquerda.

Luz de marcha-atrás/luz de nevoeiro traseira

  1. Retire a lâmpada.

Luz de marcha-atrás/luz de nevoeiro traseira

  1. Depois de instalar a nova lâmpada, reinstale a mola.

    Ao instalar a mola, insira a mola e empurre o centro da mesma para dentro.

Luz de marcha-atrás/luz de nevoeiro traseira

Substituição das seguintes lâmpadas

Se qualquer das lâmpadas abaixo listadas fundir, dirija-se a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para a sua substituição.

Faróis com LEDs

As luzes de mínimos e as luzes de circulação diurna, as luzes de stop/presença e a luz de stop superior, consistem num número de LEDs. Se algum dos LEDs se fundir, leve o veículo a um concessionário Toyota autorizado, reparador Toyota autorizado ou a outro profissional igualmente qualificado e equipado para substituição.

Se uma ou mais LEDs fundirem numa luz de stop, o seu veículo poderá não estar em conformidade com a legislação local (ECE).

Embaciamento no interior das lentes

O interior das lentes dos faróis pode ficar embaciado temporariamente. Isso não indica uma avaria. Contacte um concessionário ou reparador Toyota autorizado ou qualquer outro profissional igualmente qualificado e equipado para obter mais informações nas seguintes situações:

Quando substituir lâmpadas

AVISO

Substituição das lâmpadas

Para evitar danos ou incêndio
