Toyota Yaris: Verificação e substituição dos fusíveis

Toyota Yaris / Cuidados e manutenção / Manutenção que pode ser feita por si / Verificação e substituição dos fusíveis

Se algum componente elétrico não funcionar, um fusível pode ter queimado. Se isso acontecer, verifique e substitua os fusíveis se necessário.

  1. Coloque o interruptor do motor na posição "LOCK" (veículos sem sistema de chave inteligente para entrada e arranque) ou na posição de desligado (veículos com sistema de chave inteligente para entrada e arranque).
  2. Abra a tampa da caixa dos fusíveis.

Compartimento do motor: caixa de fusíveis tipo A e B

Compartimento do motor: caixa de fusíveis tipo A e B

  1. Caixa de fusíveis tipo A.

    Pressione a patilha, levante e retire a tampa.

  2. Caixa de fusíveis tipo B.

    Pressione a patilha, levante e retire a tampa.

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à esquerda)

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à esquerda)

  1. Puxe a tira de borracha na extremidade para a desengatar da tampa e, de seguida, pressione as guias, levante e retire a tampa.

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à esquerda)

  1. Remova a tampa do terminal da pilha e, de seguida, a tampa da caixa de fusíveis.

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à direita)

  1. Puxe a tira de borracha na extremidade para a desengatar da tampa e, de seguida, pressione as guias, levante e retire a tampa.

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à direita)

  1. Remova a tampa do terminal da pilha e, de seguida, a tampa da caixa de fusíveis.

Compartimento do motor: caixa de fusíveis tipo C (veículos com volante à direita)

Painel de instrumentos (veículos com volante à esquerda):

Retire a tampa.

Painel de instrumentos (veículos com volante à esquerda):

Painel de instrumentos (veículos com volante à direita):

Painel de instrumentos (veículos com volante à direita):

  1. Remova a cobertura.

    Não utilize demasiada força para remover a cobertura, uma vez que esta está presa à iluminação para os pés.

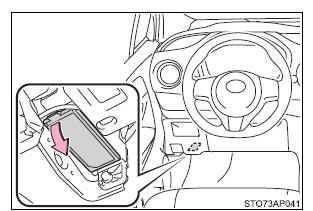

Painel de instrumentos (veículos com volante à direita):

  1. Retire a tampa.

Painel de instrumentos (veículos com volante à direita):

  1. Remova o fusível com o saca-fusíveis.

    Apenas os fusíveis do tipo A podem ser removidos com o saca-fusíveis.

  2. Verifique se o fusível está fundido.
  1. Fusível normal
  2. Fusível fundido

Do tipo A ao tipo F: Substitua o fusível fundido por um novo com amperagem adequada. A amperagem encontra-se inscrita na tampa da caixa de fusíveis.

Tipo G: Contacte um concessionário ou reparador Toyota autorizado ou qualquer outro profissional igualmente qualificado e equipado.

Tipo A

Tipo A

Tipo B

Tipo B

Tipo C

Tipo C

Tipo D

Tipo D

Tipo E

Tipo E

Tipo F

Tipo F

Tipo G

Tipo G

Depois de substituir um fusível

Se houver uma sobrecarga no circuito

Os fusíveis foram concebidos para fundirem antes que toda a cablagem fique danificada.

Quando substituir as lâmpadas

A Toyota recomenda que utilize produtos genuínos Toyota concebidos para este veículo. Uma vez que certas lâmpadas estão ligadas a circuitos designados para prevenir sobrecarga, as peças não genuínas ou peças não designadas para este veículo podem ser inutilizáveis.

Quando voltar a instalar a tampa (caixa de fusíveis tipo C)

Volte a instalar a tampa e, de seguida, engate o entalhe da tira de borracha na tampa.

Volte a instalar a tampa e, de seguida, engate o entalhe da tira de borracha na tampa.

AVISO

Para evitar falhas no sistema e incêndio no veículo

Observe as seguintes precauções.

Não o fazer pode causar danos no veículo, incêndio ou ferimentos.

ATENÇÃO

Antes de substituir os fusíveis

Determine a causa da sobrecarga elétrica e mande-a reparar num concessionário ou reparador Toyota autorizado ou em qualquer outro profissional igualmente qualificado e equipado, o mais rapidamente possível.
