Seat Ibiza: Montagem traseira de um dispositivo de reboque

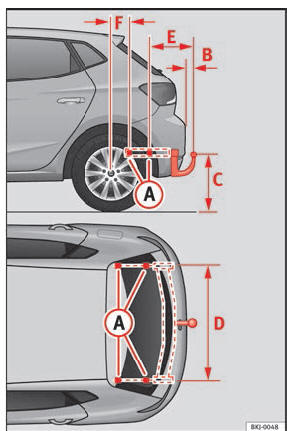

Fig. 191 Pontos de fixação do dispositivo de reboque

A montagem posterior de um dispositivo de reboque deverá ser efetuada de acordo com as instruções do respetivo fabricante.

Os pontos de fixação A do dispositivo de reboque estão localizados na parte inferior do veículo.

A distância entre o centro da rótula de engate e o solo não poderá ser inferior à cota indicada, inclusive com o veículo em carga máxima, incluindo a carga de apoio máxima.

Cotas para a fixação do dispositivo de reboque:

Cotas para a fixação do dispositivo de reboque:

Montagem de um dispositivo de reboque

• A condução com reboque supõe um esforço adicional para o veículo. Por esse motivo, antes de montar um engate de reboque, deve dirigir-se a um serviço técnico para verificar se é necessário adaptar o sistema de refrigeração do seu veículo.
• Respeite as disposições legais do seu país (por exemplo, a montagem de uma luz de controlo separadamente).
• É necessário desmontar e montar peças do veículo, como por exemplo, o para-choques traseiro. Além disso, é necessário apertar os parafusos do dispositivo de reboque com uma chave dinamométrica e ligar uma tomada de corrente ao sistema elétrico do veículo.

  Para esse efeito são necessários conhecimentos e ferramentas especiais.

• Os dados na figura indicam as medidas e pontos de fixação que têm de ser sempre respeitados na montagem posterior de um dispositivo de reboque.
